直播机升级2.0补丁与鑫谷360RGB水冷散热器测评

电脑吧评测室 2021-05-04 21:58

    上上周呢,我们直播给我们直播机的配置进行了一轮升级,更新了最新的DLC,DLC包括了英特尔 I9 11900K+华硕 ROG Z590-A 吹雪+七彩虹 RTX3090 24G 火神,散热什么的沿用了之前的配置,然后直播过程出现了几次喜闻乐见的蓝屏、黑屏现象,推测一定是CPU或者显卡(背面显存)过热,触发保护了,直播的时候也是紧急的弄了两只小风扇,算是顶过了那一夜~~~


    然后对于直播机的升级2.0也就提上了日程,2.0版本呢主要就是改造下散热,主要加强显卡和CPU的散热,非核心补丁则是改善下走线环境,美化一下;
    刚刚好,最近我们喜提了一大批的鑫谷冰封360 RGB版一体式CPU散热器,反正也要测试,所以就刚好的加入了本次直播机升级2.0企划,这次的2.0升级包包括了鑫谷冰封360RGB版一体式CPU散热器,和个别显卡散热补丁(英菲I135T和AMD 幽灵散热),以及走线优化,硬的和软的都有~~
    因为本文包括了直播机散热改造2.0更新和鑫谷冰封360RGB版一体式CPU散热器测评,所以对于水冷的单独部分会给一定的篇幅,属于鑫谷的moment。

    之前使用的散热是一款超频三的六热管单塔散热,散热能力还算不错,但是对于11900K的发热来说有点压制不住,变得有心无力了,所以这次就给他换掉!也是服役挺久的了~~
    尽管环境比较黑,但是还是能看到里面的走线还是比较凌乱的,因为走线需要比较费时费力,所以考虑直播时长就没有去很细的整理,只保证了亮机。

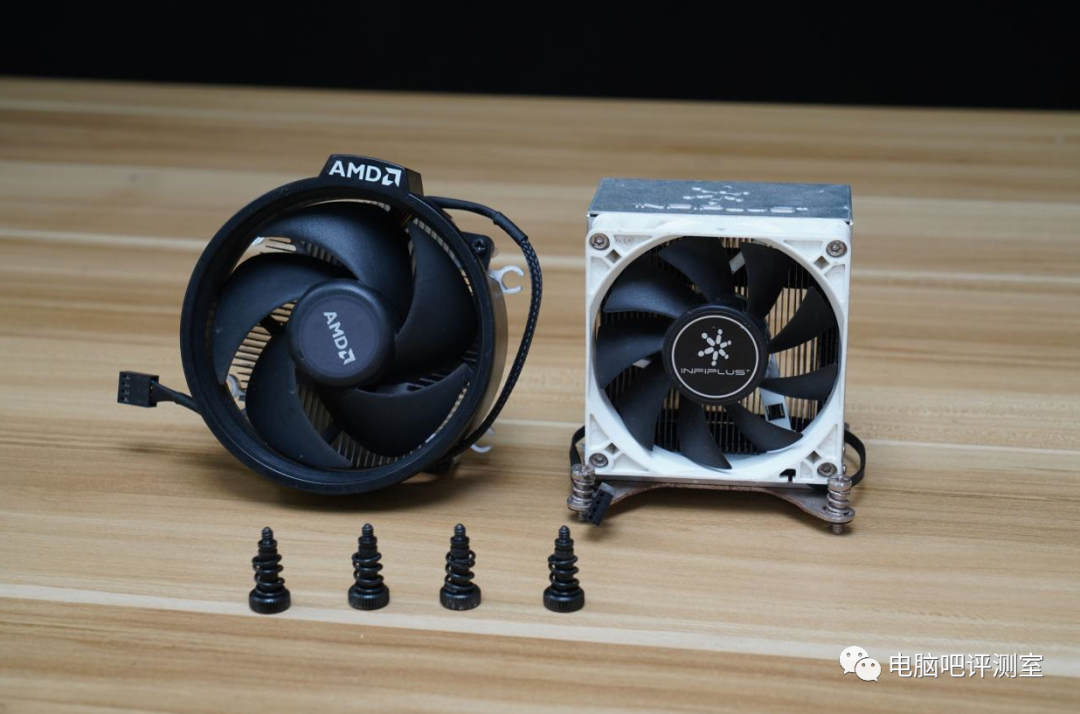

    显卡散热补丁这块,使用了一个英菲I135TCPU散热和AMD幽灵散热,用于帮助显卡背面的显存降温,实际效果也会有所测试。

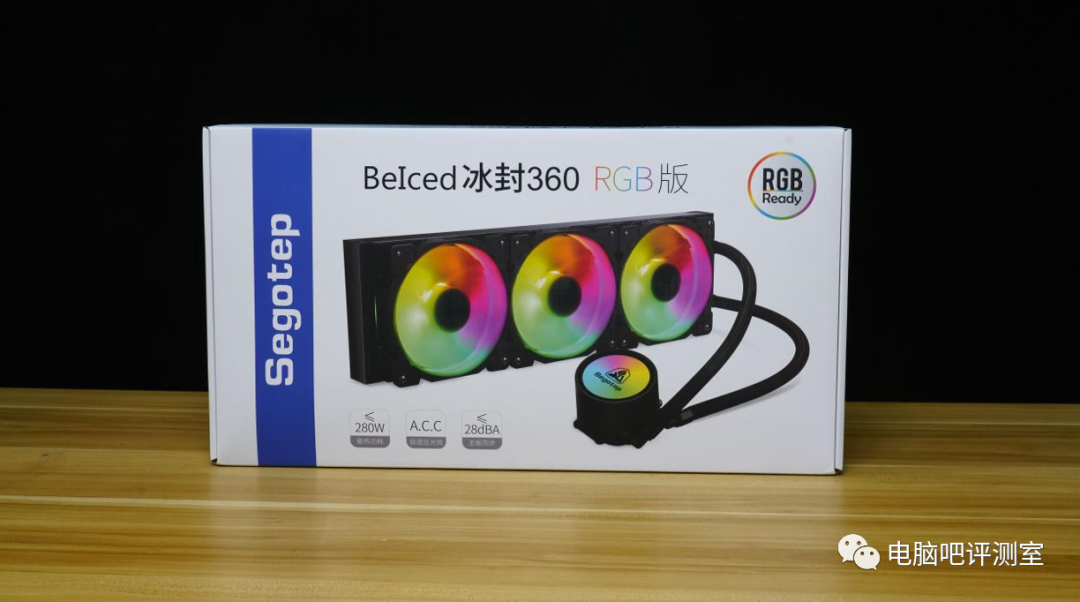

    CPU散热使用了鑫谷冰封360RGB版 一体式CPU散热器,散热器外包装中央是产品的效果图,可以看到冷头和风扇都是带RGB效果的,并且支持主板同步,并且官方标注的最大散热能力达到280W,效果还是比较OK的。

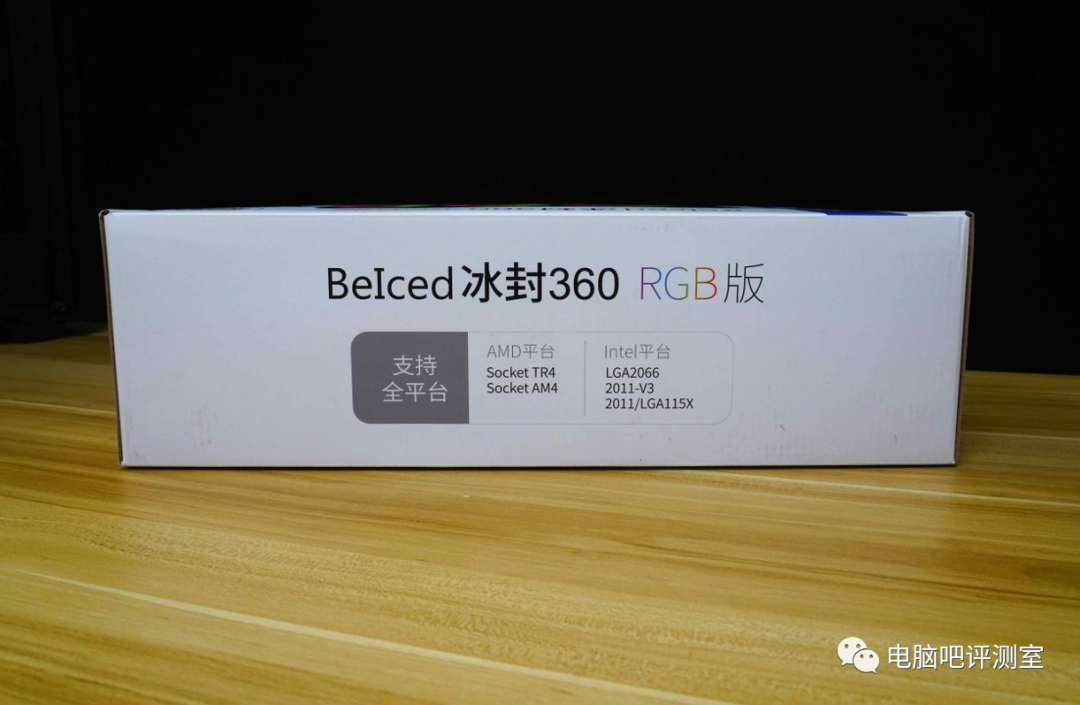

    外包装顶部则是支持的平台,不过对于较老的AM3已经不支持了,而对于AMD的TR4来说,冷头也无法完整覆盖CPU顶盖,效果有所折扣,因而也不建议使用,对于绝大部分的电脑来说这款水冷都是能够支持的。

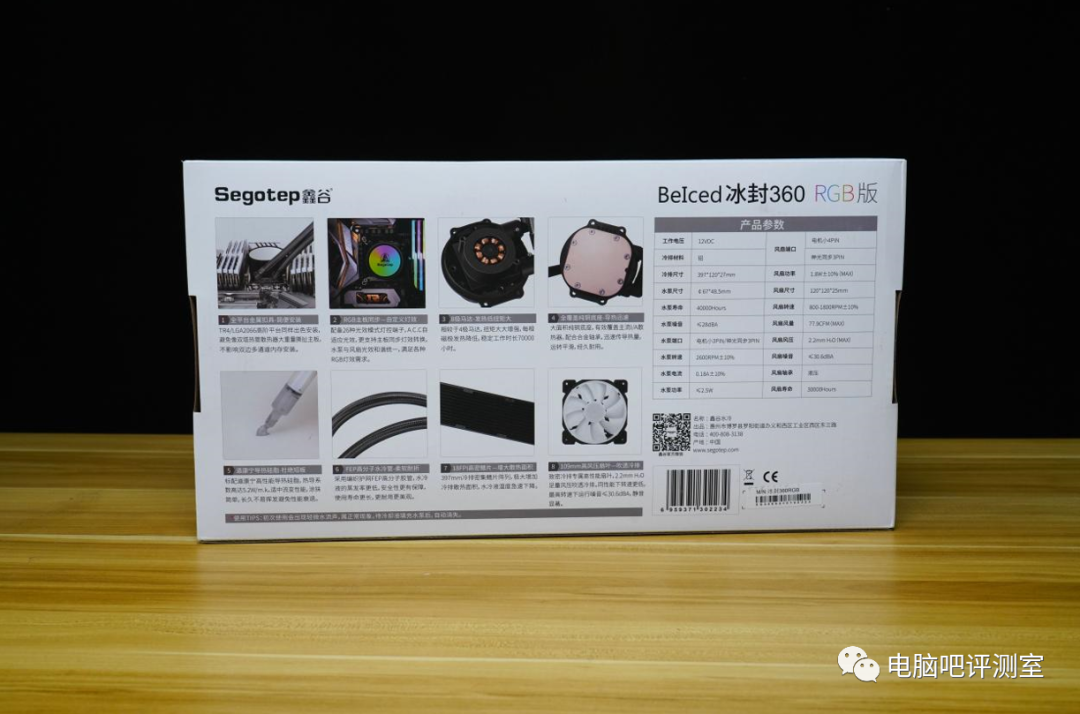

    外包装背面则是对于散热器的特性和具体参数的介绍。

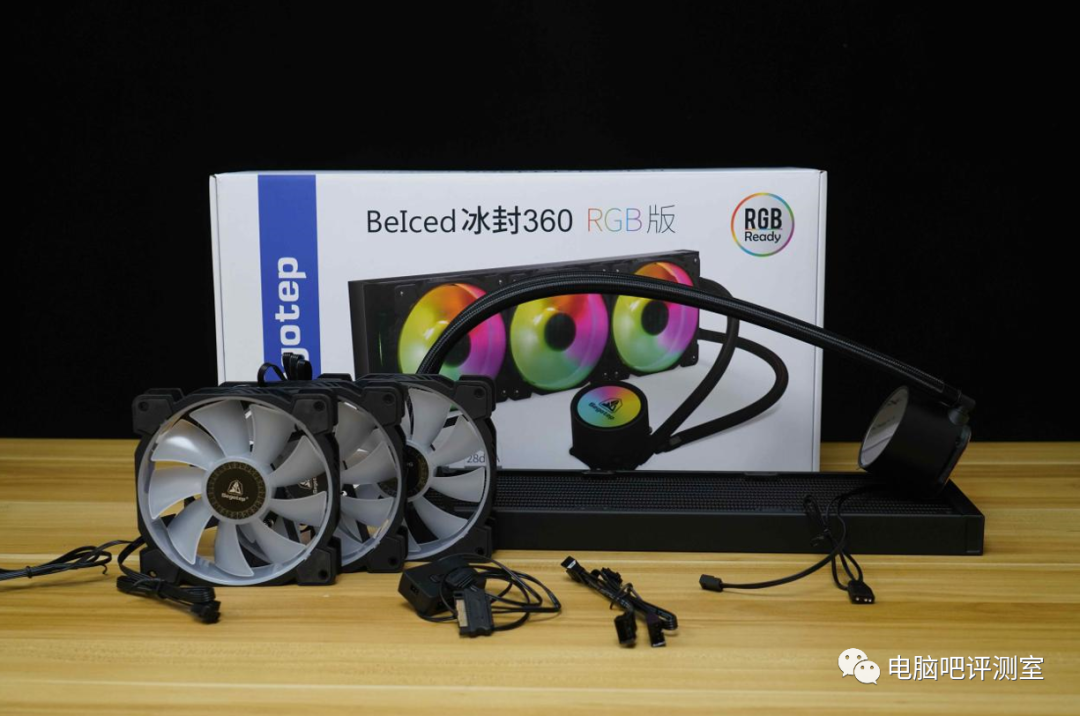

    包装内包括了一份说明书、三枚5V RGB风扇、一个RGB分线器、一个4PIN风扇分线器和360水冷主体。

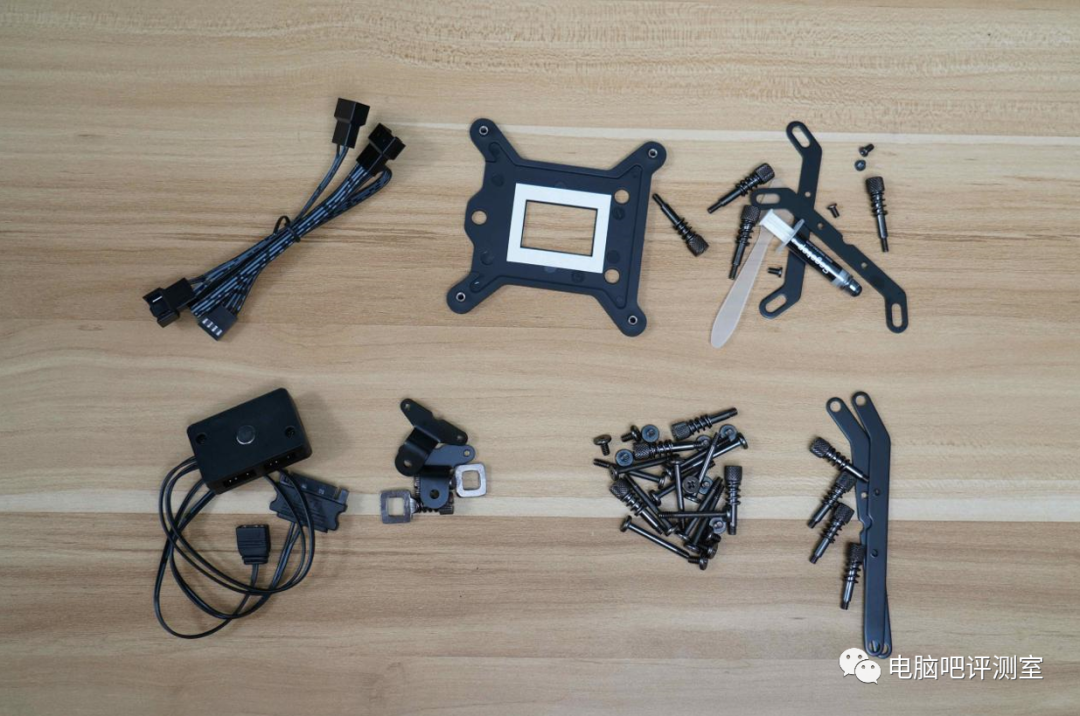

    扣具较为齐全,不过对于螺丝的分装并没有明确的贴纸标明属于什么平台的扣具,相对而言对于小白就不太友好了,需要一定分辨能力。

    英特尔115X/1200扣具配有双面胶,可以粘在主板背面,便于安装。

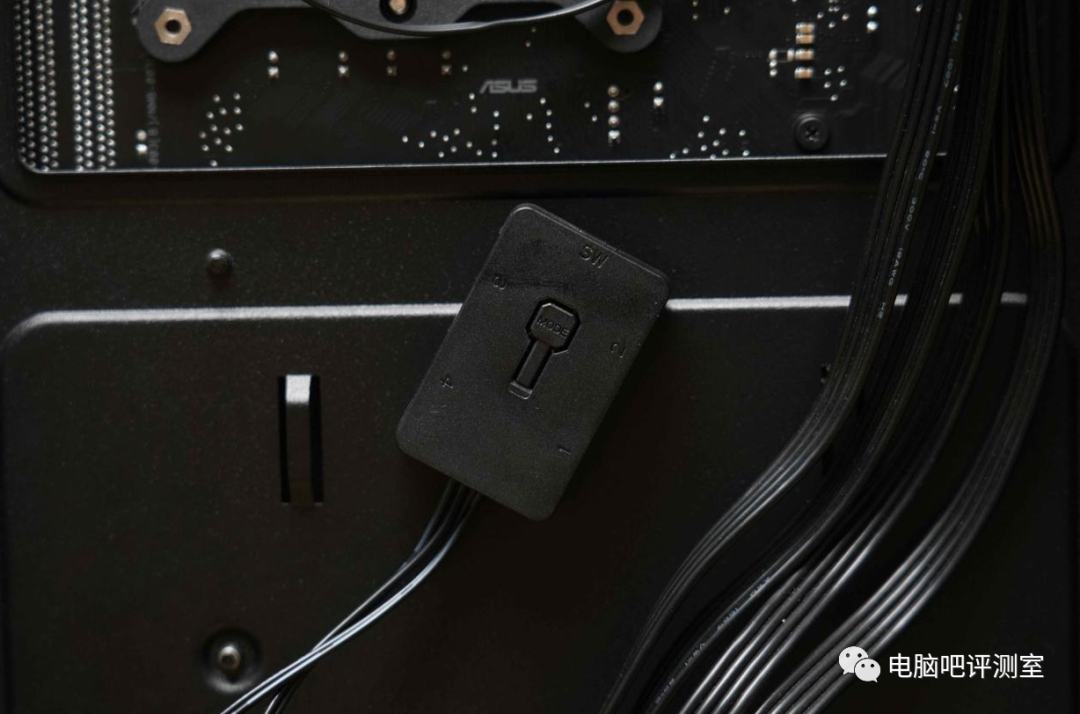

    RGB分线器的背面有一块强磁铁,可以直接吸附在机箱上,便于安装。

    每次新到水冷,都很喜欢看一看冷排部分,鑫谷这款水冷的冷排部分几乎看不到任何的褶皱,虽然不是强迫症,但是看着也很爽~~~

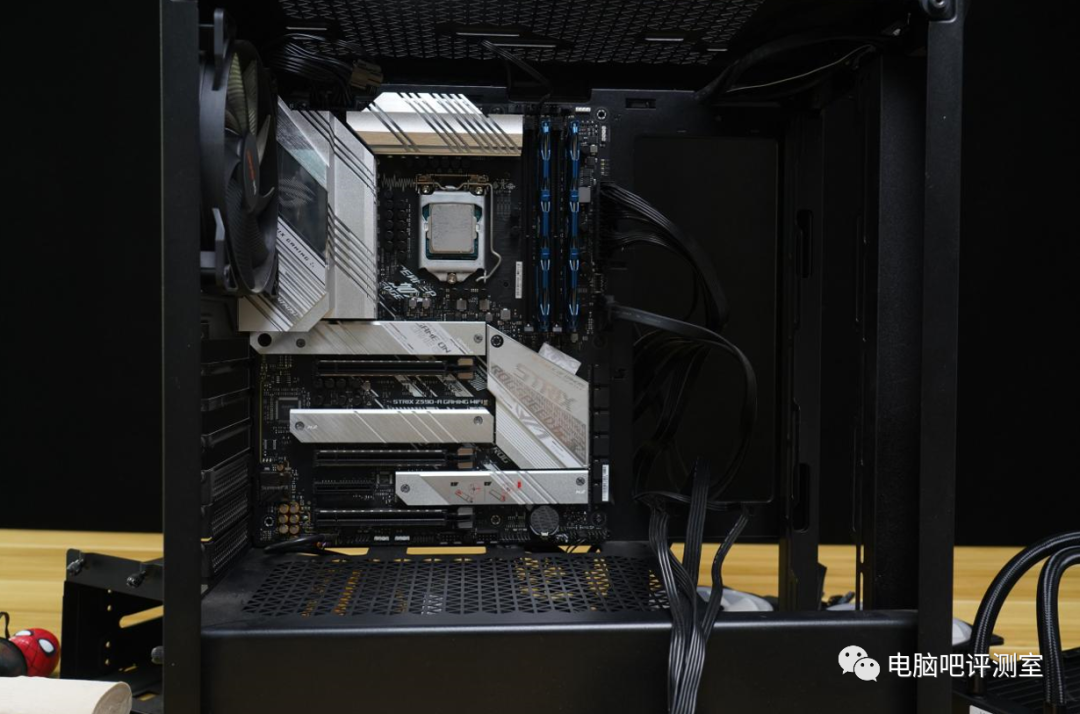

    然后开始了更新的安装,首先先卸载旧的配置,将原有散热器和显卡拆下,并且移除了主机内与360水冷冲突的硬盘笼(左下角那个)。

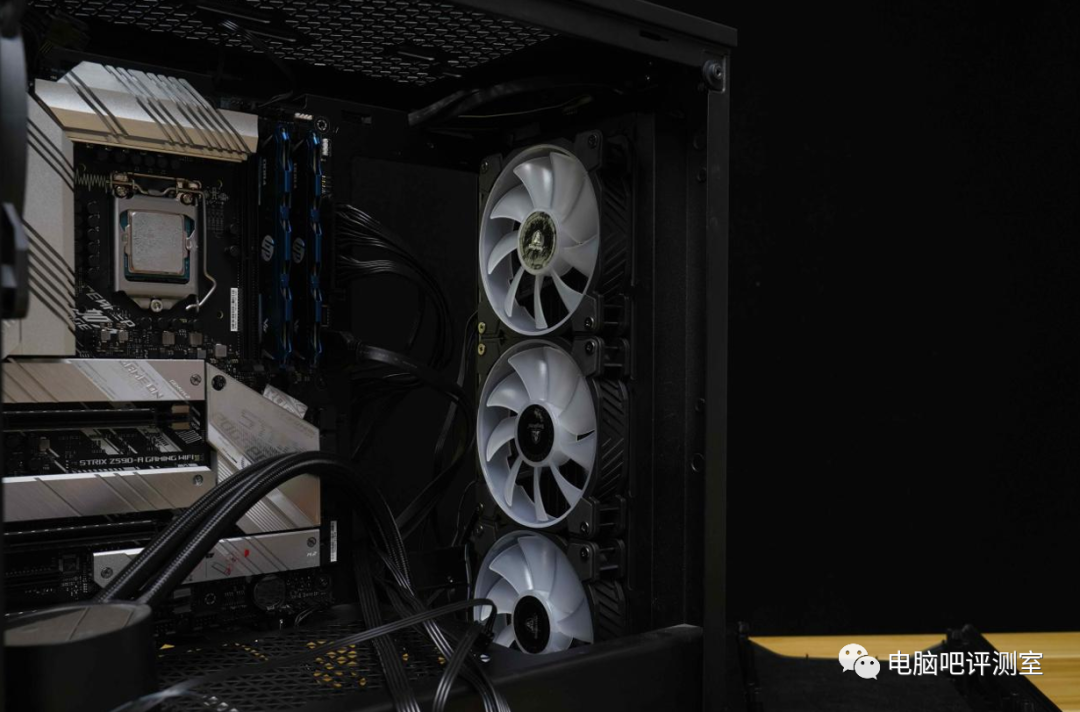

    经过多次试验,最终决定采用  风扇-机箱隔板-360冷排  的形式安装水冷散热,并且为了照顾显卡的散热,所以整体采用前出风的形式,尽量减少对于显卡的影响,甚至还能帮着显卡散热(如果尝试类似安装方式,需要注意螺丝的力度,并且螺丝应当拧满(也要注意力度),因为正常设计螺丝并不是按照这样方式安装,所以长度稍微短了一点点,拧过头就容易滑丝铝合金还是比较软的)。

    考虑到水冷管的走线,选择了将进出水口放置在机箱下方,在拧螺丝之前也是确认过,长度足够达到CPU,足够安装。

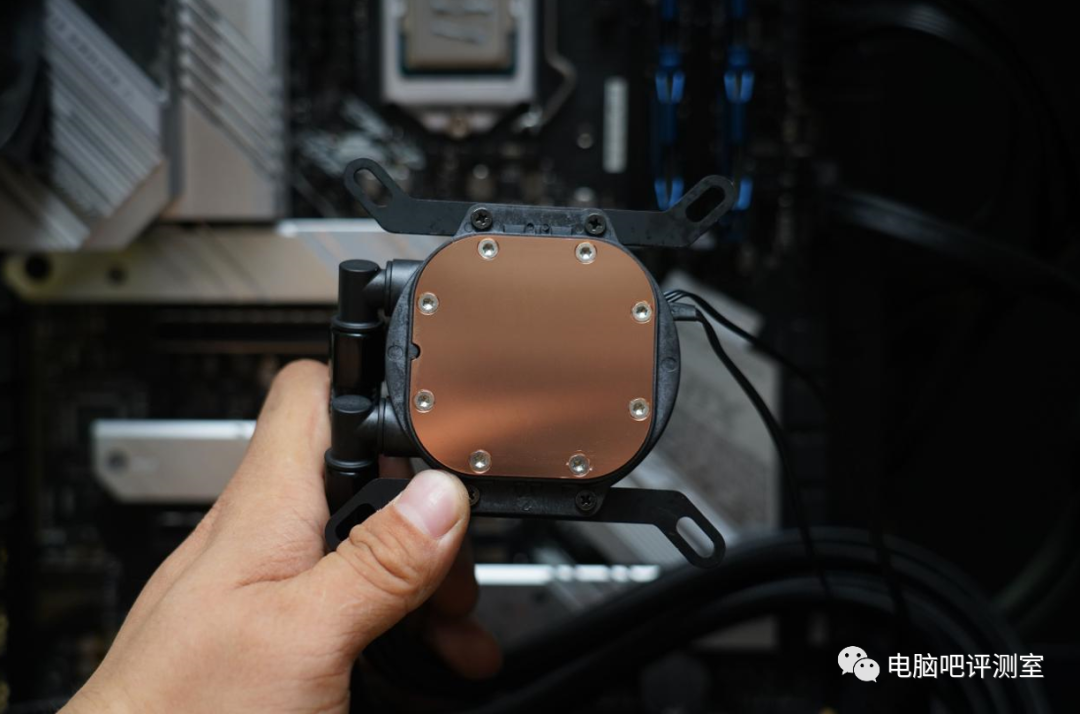

    证明撕膜了(咳 咳 咳),同时清理了CPU上残留的硅脂,更换了新的利民TF-8硅脂,不过因为角度比较刁钻,有点接近水管的极限长度,所以实际安装的阻力不小,费了点功夫。

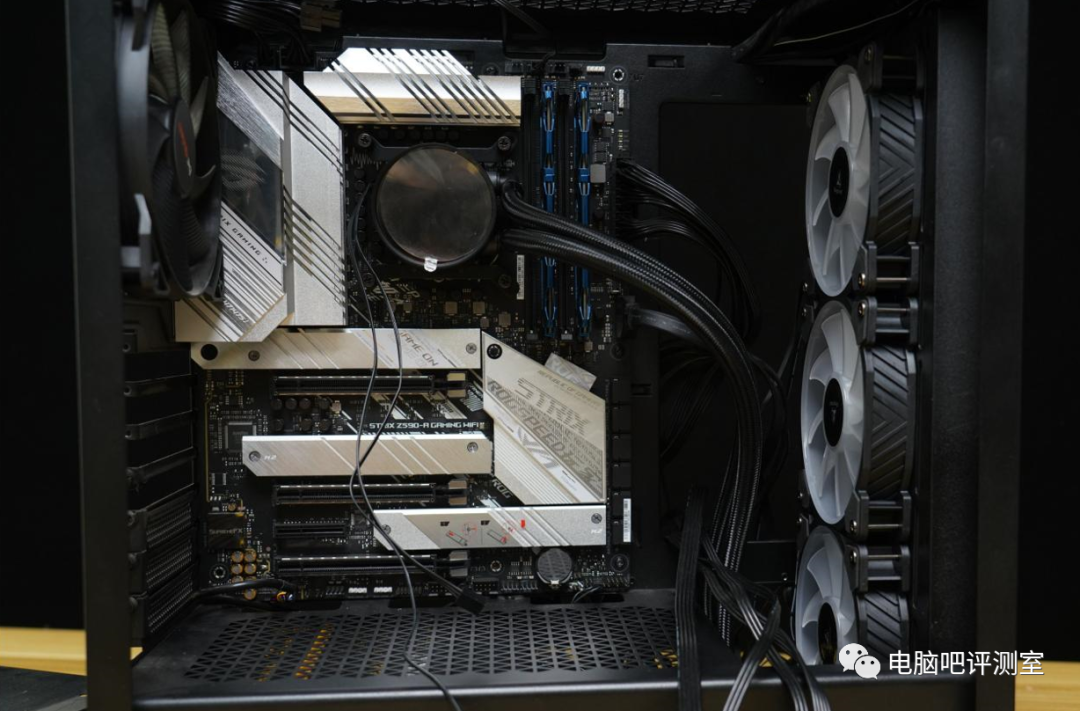

    水冷安装到位,然后将线材简单的连接和处理,方便下一步安装。
另外不得不说的一点是,鑫谷这个冷头毫无标识,没有任何标识标明LOGO正反,因此上机之前还特意找了另一台电脑点亮RGB区别正反。

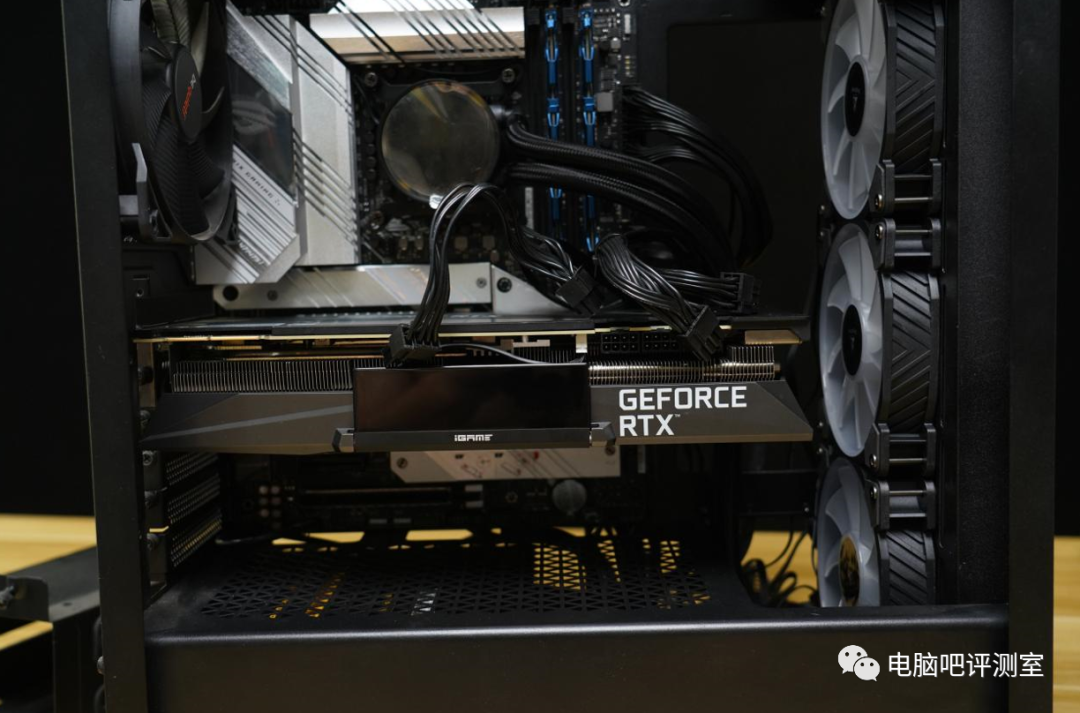

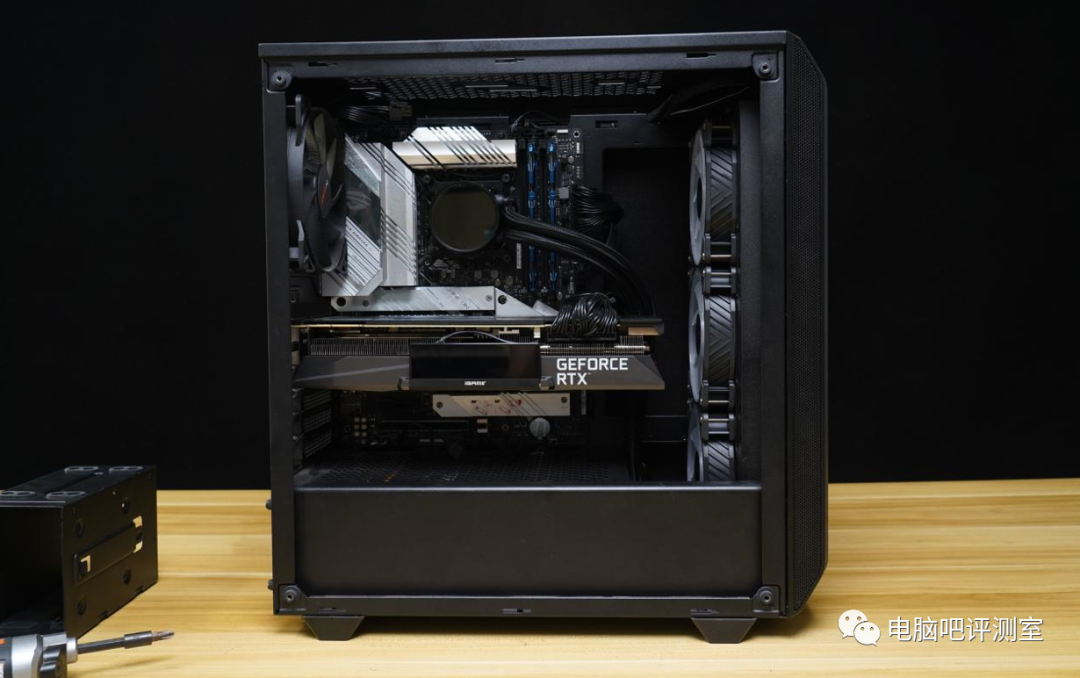

    将七彩虹RTX3090 火神显卡安装到位,这时候水冷进出水口选择下置的好处就初见端倪了,几乎没有过多的线材遮挡,然后连接显卡供电,就可以开始处理主机背面的连线和走线了。

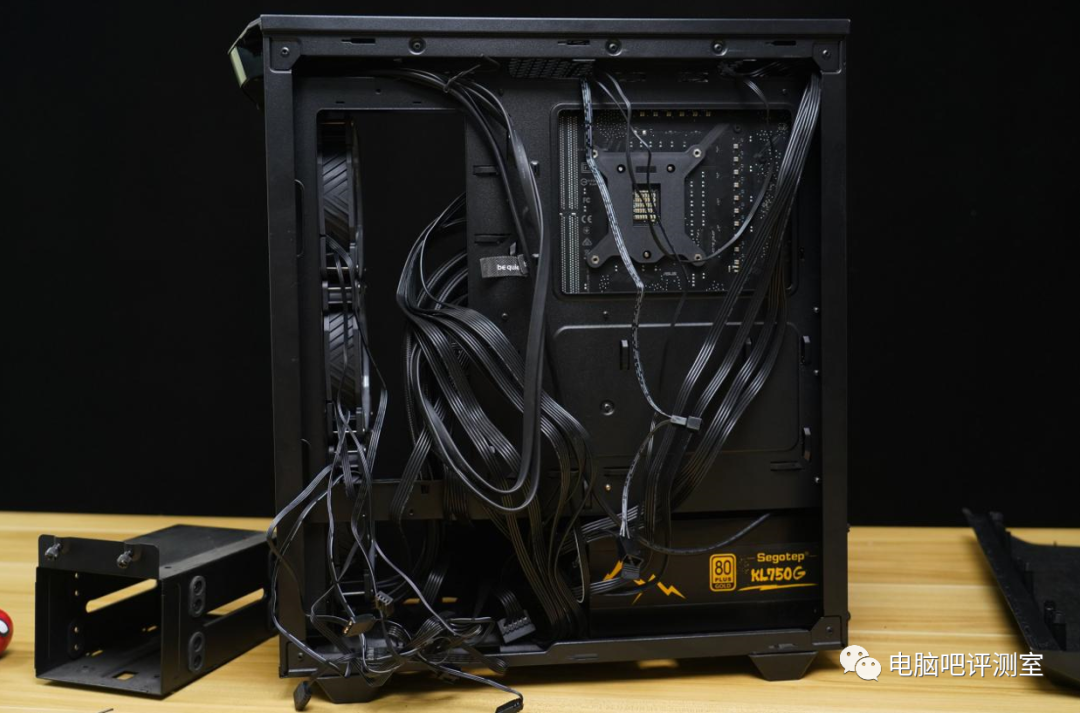

    背面还是一如既往的乱,特别是新加入了4根风扇线、4根RGB线和两个分线器,不过并不影响理线的思路,只是稍微麻烦了一些些。

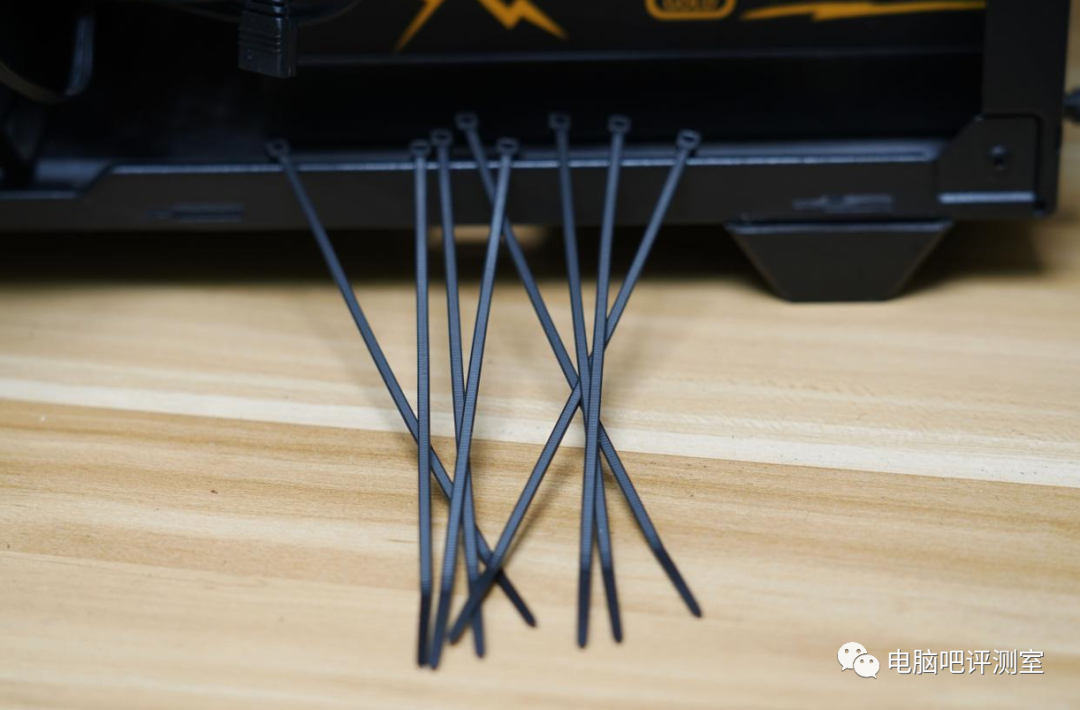

    不过崩溃的是当时扎带找不到了,只搜来这8根扎带,所以理线只能将就进行,任务重心也转变为优先减少正面线材数量,改善正面观感。
    然后的然后,最后测试完,收拾桌子的时候发现了桌子边上有一捆扎带,几十根在那。。。所以有没有好一点的眼科医院推荐下???

    最后整理完的效果是这样,主要也就处理了镂空的区域附近,背面还是乱糟糟的。


    正面的观感就好很多了,很清爽~

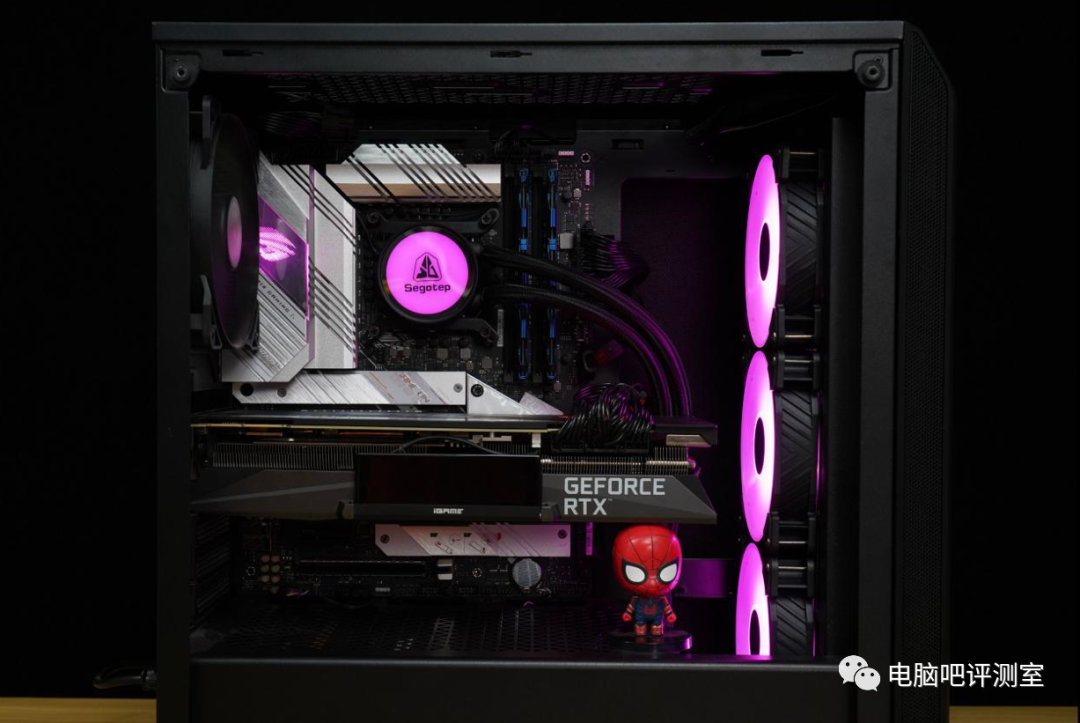

    最后亮机就是这样,稍微欠缺一些RGB元素,比如RGB内存啥的,然后火神的副屏我们也手动关闭了,毕竟直播机是丢在脚边,也看不见~~~

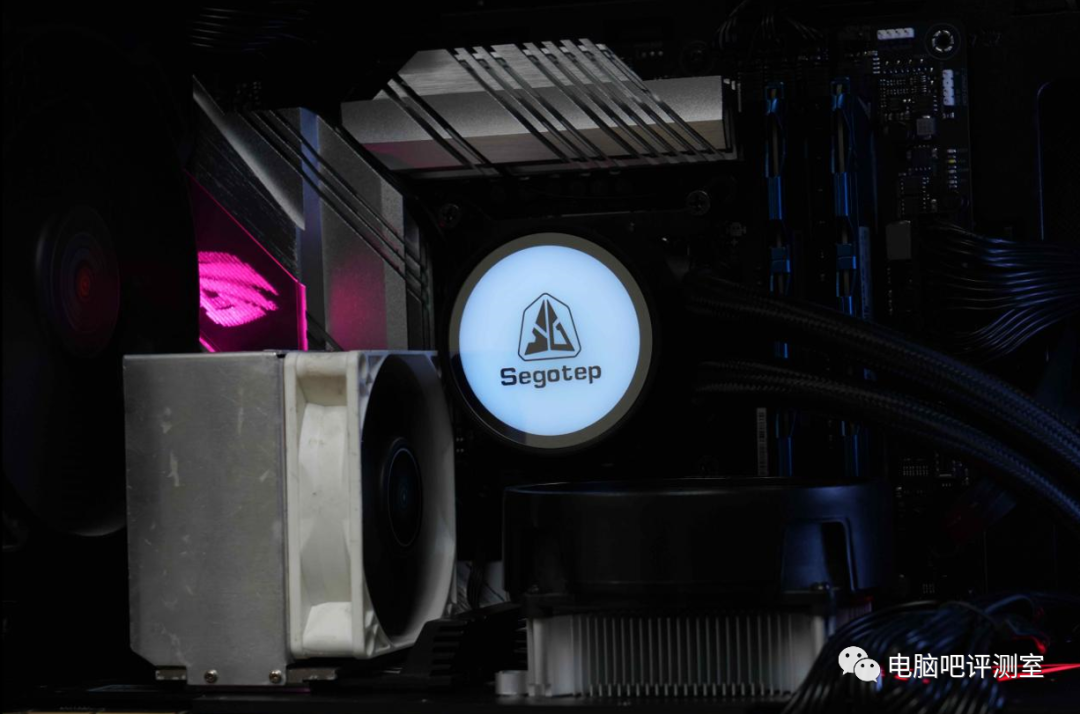

    然后将显卡散热补丁也安装到位,直接放在显卡背板就好,并且连接风扇,散热器与背板之间的间隙使用了相变硅脂填充,不过导热系数不太高。
    这里也不用担心显卡变弯,实际看了下,几乎没有改变。
    另外,背面使用2个散热器有一个前提就是背板存在热管,否则只有核心和显存对应位置添加散热才是有效的,刚好七彩虹RTX3090 火神 背面就有2根超长热管辅助显存散热(不过太热,所以杯水车薪)。

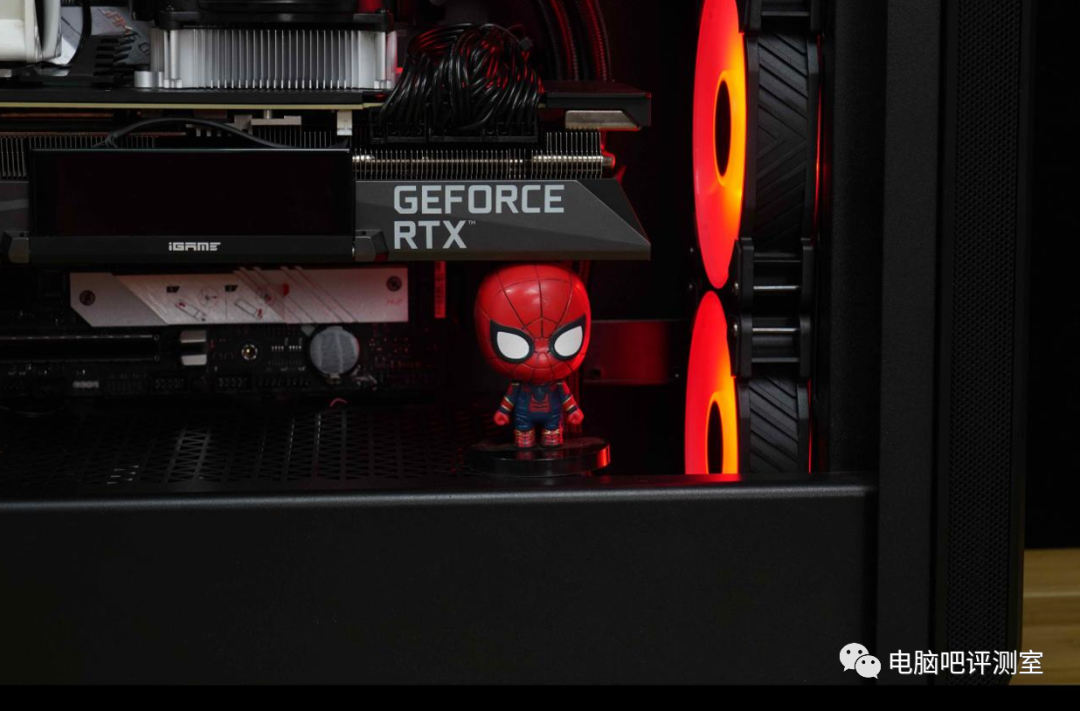

    因为没有变弯,所以蜘蛛侠也只是放在那,并没有起到支撑的作用。
     因为水冷的安装方式稍有不同,所以缝隙也稍微有一些漏光,不过也没啥影响。

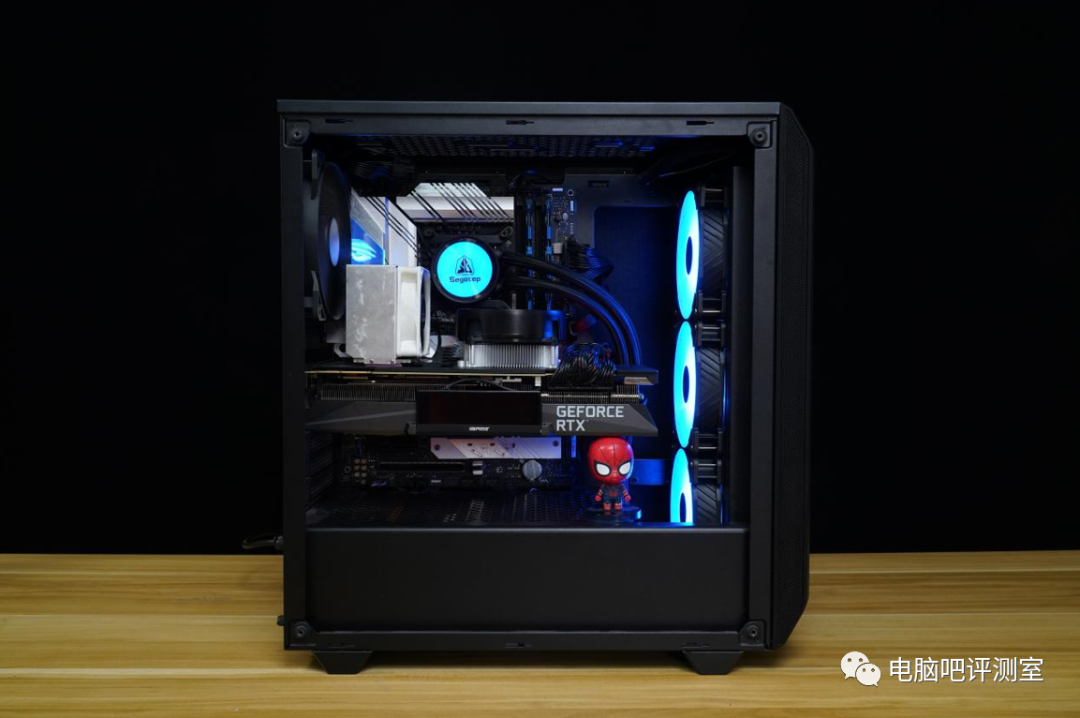

    最终升级完的配置如上,温度测试方面,环境温度为25度空调房,无明显气流影响散热,新增两个显存散热器转速都设置为80%(显卡转起来,这点噪声也就不算啥了),CPU部分采用默认设置,BIOS内仅开启了XMP,其余设置未做更改。

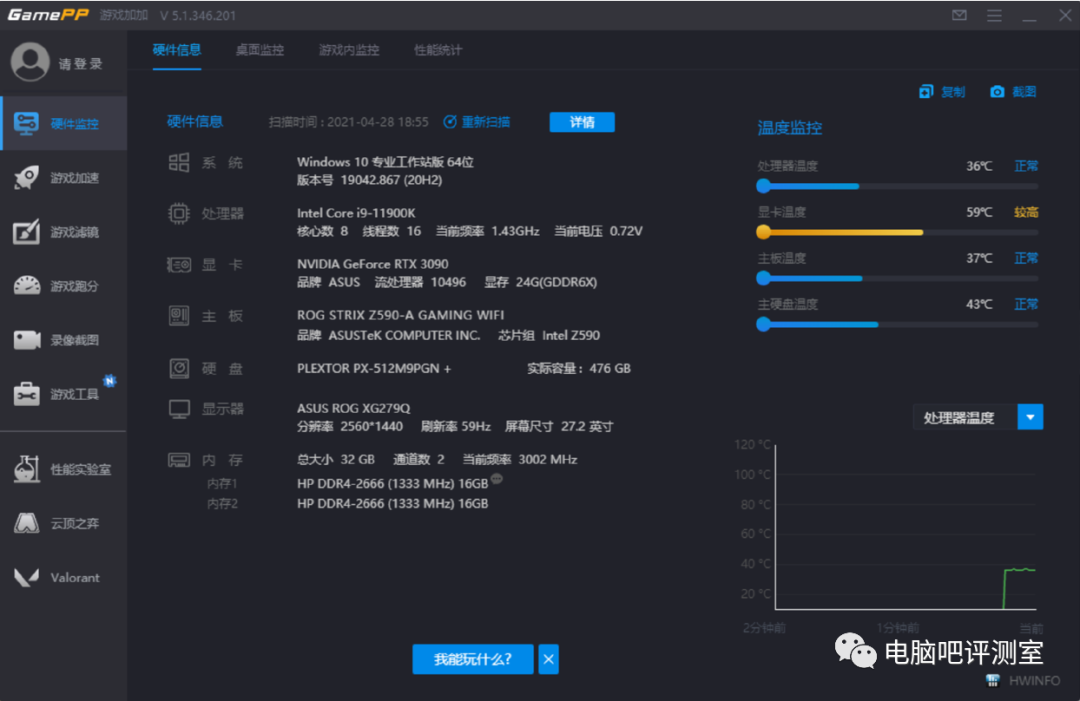

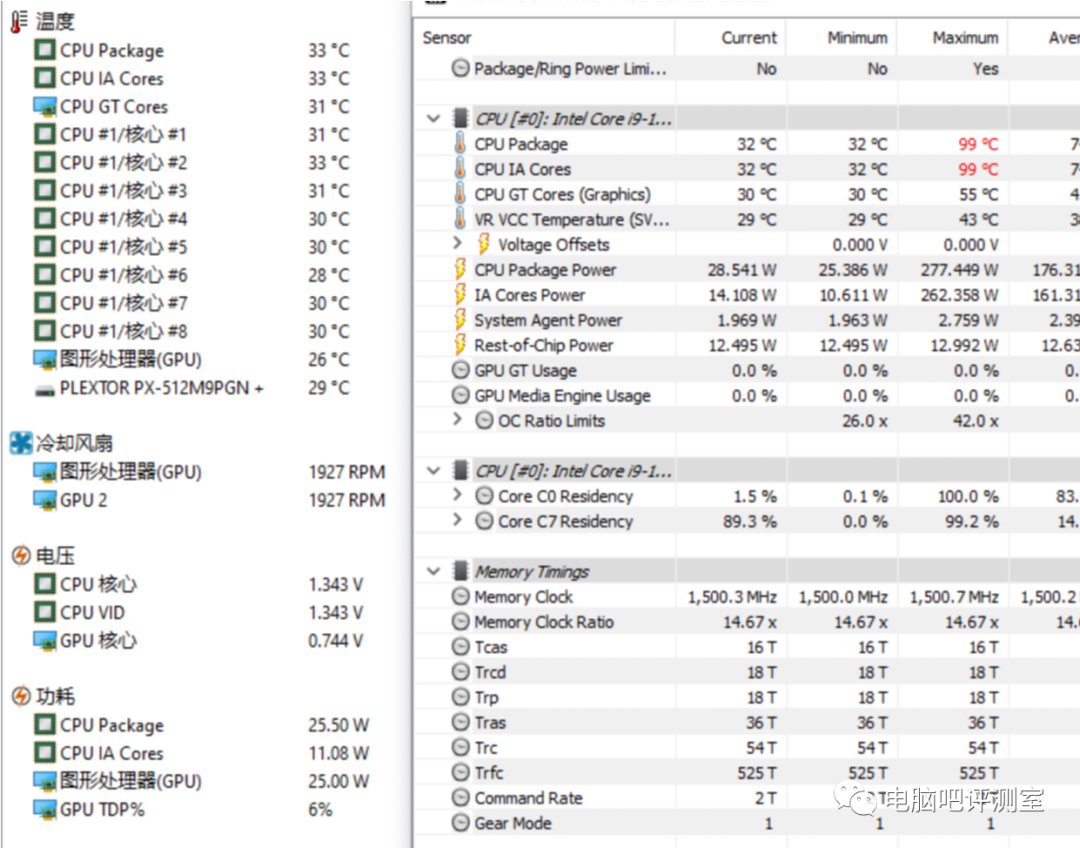

    首先瞅一瞅待机,CPU核心温度都在30多度的样子,这里检测的GPU温度不太对,实际待机温度就有45度左右了(显存50度),两者温度都还OK,显卡毕竟风扇停转了~~

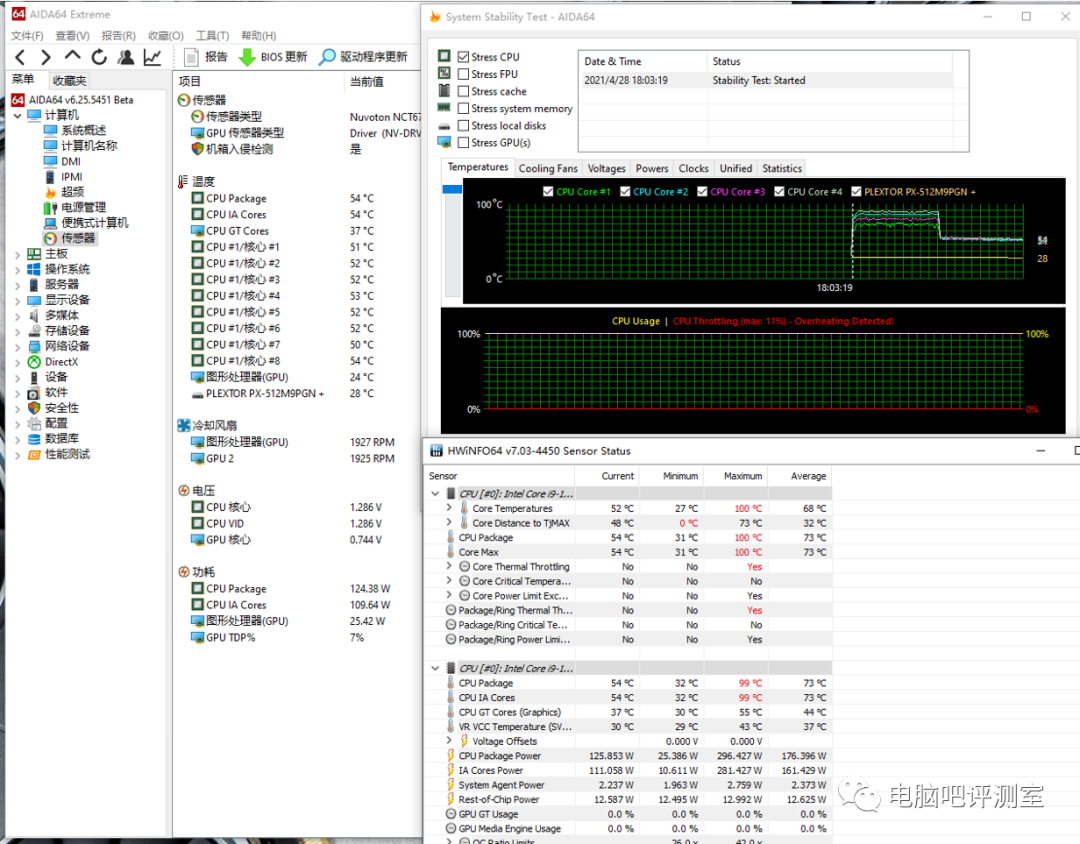

    然后分别测试了10分钟左右的FPU和10分钟左右的CPU,单烤CPU时,CPU稳定在240W左右主频4.3G,八个核心最低的一个核心在75度左右,其余都在80以上,最高的在90度左右,瞬间温度也冲上过100度(实时瞬间功耗接近300W),708090三个温度段都有,因为没有手动设置电压什么的参数,所以实际温度和功耗都较高,手动设置下温度会稍低一些;
    单烤CPU时,CPU负载瞬间下降至125W左右,主频上升至4.7G的全核睿频,所有核心温度也都只有53度左右,散热效果还是不错的,日常使用也很难会出现单烤FPU那种极端情况,完全可以满足日常使用。

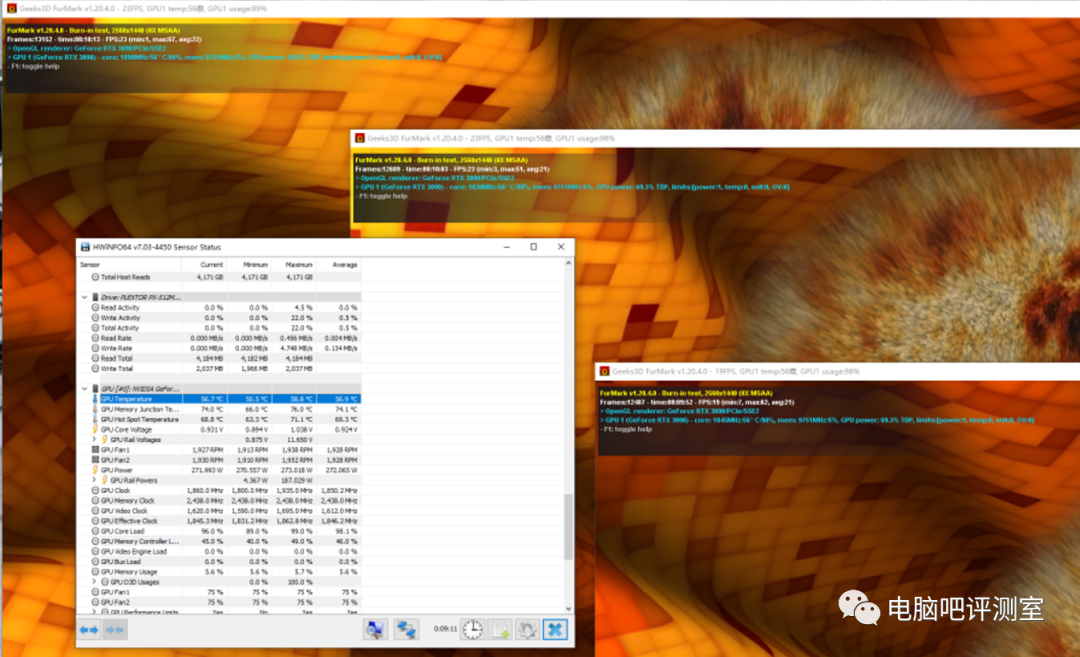

    显卡测试一开始准备用fur mark来进行压力测试,然后发现即使开了3个甜甜圈,也还是没法达到最高压力,显存温度最高92度,维持在90度左右,GPU核心维持在80度左右,根据网上流传的显存可以达到110度,显然这个温度还是偏低,所以就改使用轻松矿工来作为压力测试工具,另外CG渲染什么对于显存压力也极高,不过测试起来就很麻烦了。

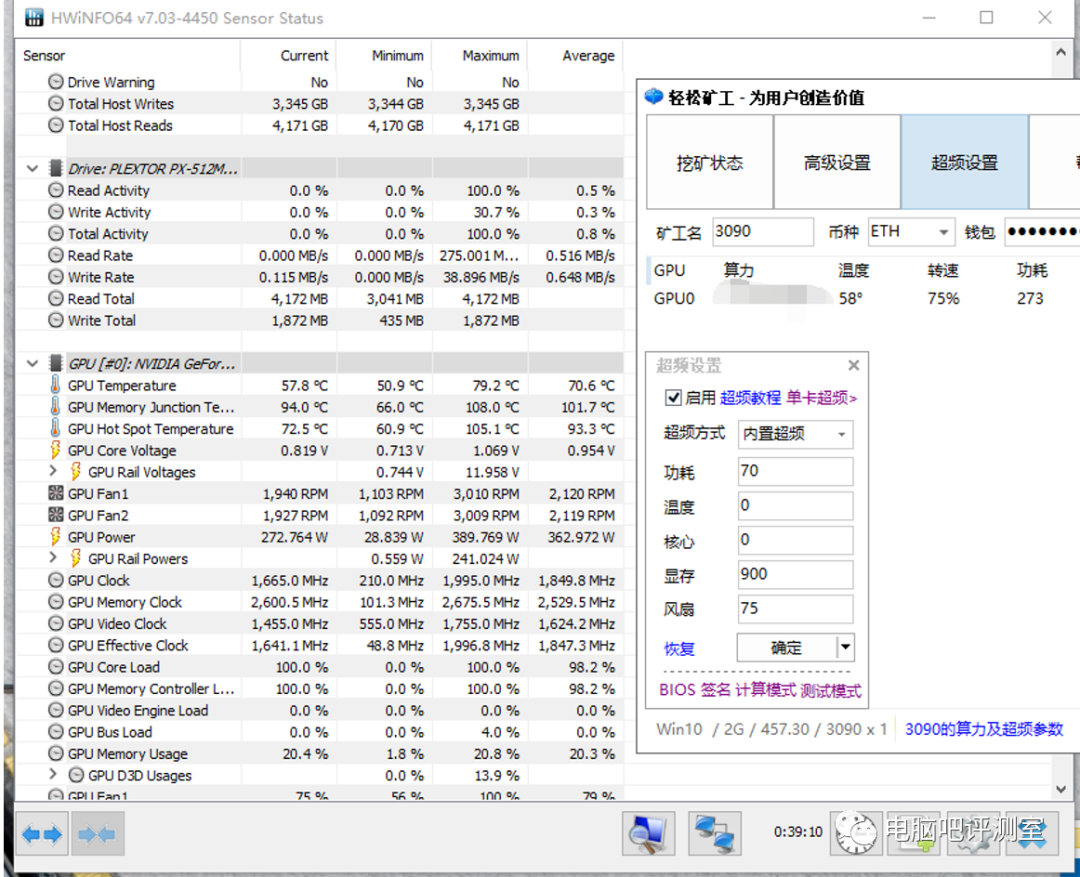

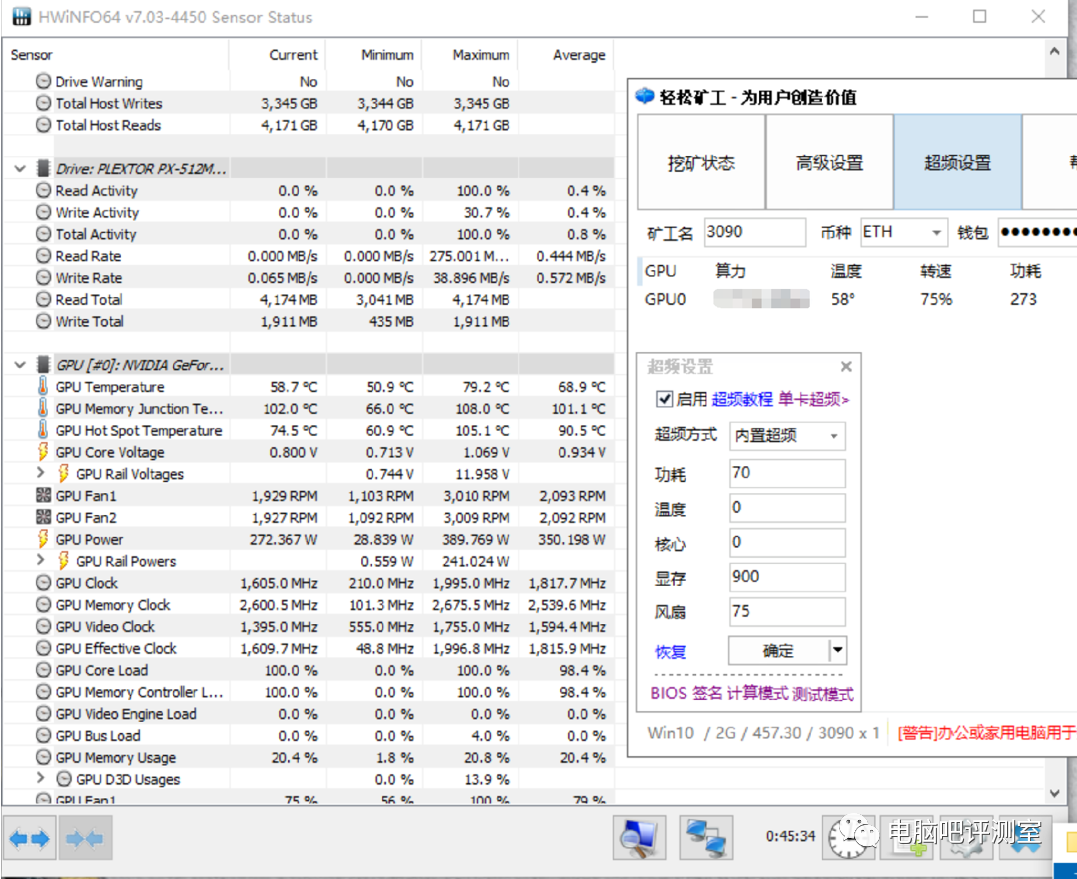

    使用轻松矿工内置的超频设置,设置如下:显存900 功耗70 风扇75 显存温度达到102度,核心温度59度,这里将显卡的参数进行了一定的限制,如果不限制,即便散热改善了,但是软件依旧会继续增加负载,压榨这部分散热,所以散热改造前后,温度并不会有所降低,所以将显卡参数调整,变为可控条件下的测试。
    当然,考虑目前的情况,这次测试的算力还是匿了,不公开。

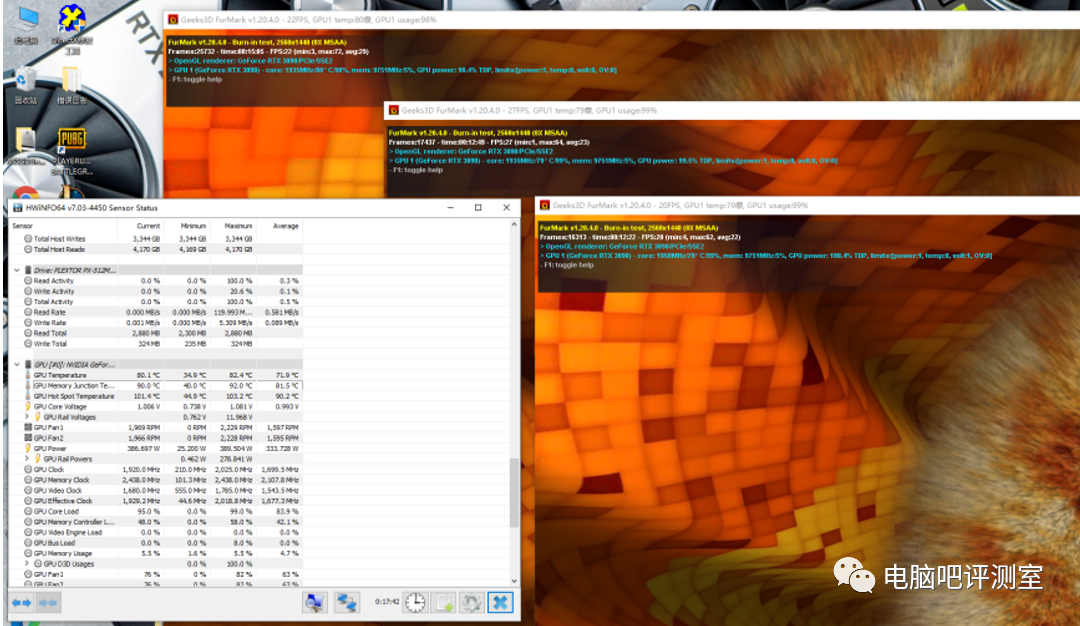

    改善显存散热后,还是测试了3个fur mark,此时显存温度最高76度,稳定在74度左右,核心温度56度,风扇转速相较之前也更低,温度下降还是很明显的,甚至GPU核心都降低了很多。

    超频设置方面与之前一样,显存温度下降明显,核心温度保持一致,显存温度在92度左右,核心58度,下降了10度左右。

    相比furmark,挖矿对于显存的压榨更加彻底,此时温度下降只有10度,问题也出在了导热效率低这方面,首先两个散热器都没有直接和显存接触,而是需要通过显存-相变硅脂-热管-背板-相变硅脂-散热器,热传导效率低,进而温度改善不明显。
    不过实际我们使用除了CG、AI学习等特殊应用,大部分的负载都不会超过furmark的压力测试,所以整体降温幅度还是可以接受的,毕竟只是个臭打游戏的。

    文章到这里也就结束了,虽然这次只是单品测试和升级散热,但是实际上感觉和装机也差不多了,背部走线没有彻底解决,不过正面观感也改善很多,也就足够了,毕竟放在桌角~~~

    CPU散热方面,日常使用基本上都不会调用AVX指令集,所以单烤CPU的温度也就50多度,表现不错,对于AVX指令集来说,八十多度也还能接受,整体CPU散热表现变得可以接受,而日常使用则压根没有什么问题,手动设置超频后功耗还能稍微低一些,所以整体温度还能下降一点点~~~
    显卡方面,3090这备受诟病的显存温度也下降了十几度,显卡风扇在也不再用起飞了,整体而言这次显存降温表现不错但是还不够完美(主要是导热效率太低),不过效果也足够了(不再会严重降频),毕竟只是个臭打游戏的~~~
